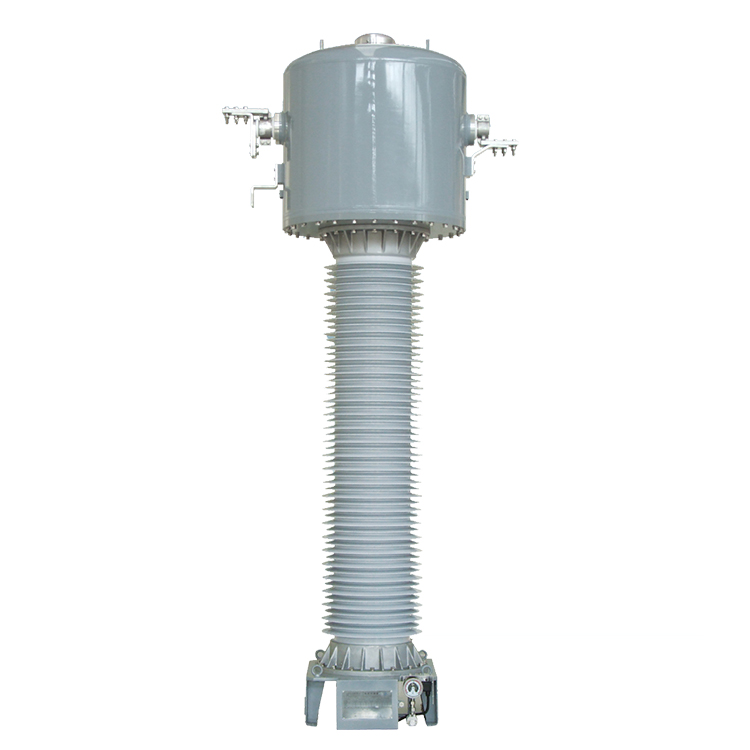

220kV SF6氣體電流互感器
產品用途
◆本產品是供35~220kV,50或60Hz電力系統作電流、電能測量和繼電保護用的戶外單相SF6氣體絕緣倒立式電流互感器。
結構特點
◆本型產品為SF6氣體絕緣倒立式結構。一次繞組為貫穿式導電桿結構,最大熱穩定電流值達63kA/3s(一次繞組串聯時)
◆上部殼體為鋁合金焊接后加工而成,頂部裝有金屬防爆片,如果內部發生火花放電,在內部壓力增長到0.85Mpa后,爆破片迅速釋放壓力,提高了產品的安全性,無爆炸的危險。
◆二次繞組用有機材料澆注于鋁制屏蔽罩內,二次回路不會(huì )因絕緣擊穿而受到電襲擊。電極結構經優化設計,改善了產品內、外電場分布,絕緣性能優異。
◆外絕緣采用優化設計使內外電場均勻無放電,提供兩種型式供用戶選擇:
1.復合絕緣子
2.高強度瓷套
◆底座上裝有密度表,可顯示互感器內部的氣體壓力(顯示值自動轉化為20℃時的內部氣體壓力)及密度,當互感器內部壓力降到報警壓力時提供信號,要求補氣。
◆密封膠圈采用SF6氣體專用材料,適用于高低溫變化及環境溫度嚴酷的地區,年泄露率小于0.5%。
◆本產品所有絕緣件全部為環保材料。
◆產品底部裝有多功能放油閥,使得取油樣、放油更為便利。
◆底座、接線盒等外漏鋼件采用噴塑和熱鍍鋅兩種防腐工藝,美觀且防腐性能好
